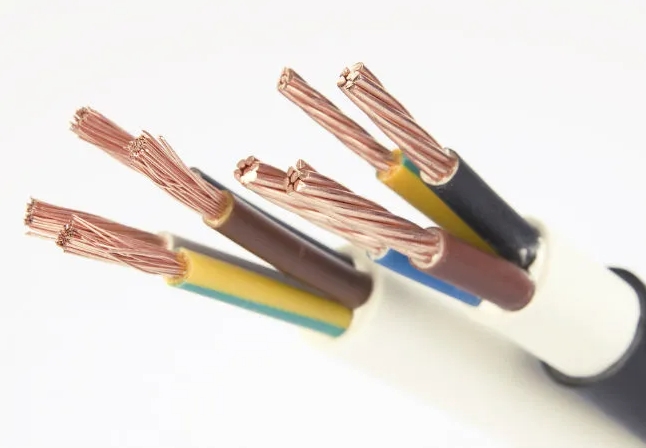

Panduan Kod Warna Wire - Warna Sarung, Warna Pendawaian, Kod Warna Kuasa DC Vs AC

Kabel elektrik mempamerkan beberapa perbezaan di pelbagai parameter, seperti jenis wayar, komposisi bahan, ketebalan, bilangan wayar dalam kabel, dan jenis dan ketebalan penebat.Seseorang mesti ingat bahawa piawaian pengekodan warna untuk wayar elektrik berbeza-beza mengikut negara atau rantau.Kecuali dinyatakan sebaliknya, artikel ini memberi tumpuan kepada piawaian pengekodan warna untuk pendawaian di Amerika Syarikat.Membolehkan pembaca memahami secara terperinci nuansa piawai wayar A.S. dan memastikan pembaca dapat menerapkan pengetahuan ini dengan tepat.tepat.

Katalog

Jenis pendawaian dan spesifikasi mereka

Memahami perbezaan dalam jenis wayar, seperti pepejal berbanding wayar terkandas, dan pelbagai bahan seperti tembaga, aluminium, atau aluminium tembaga-tembaga, adalah asas.Kabel pepejal lebih tegar dan mungkin pecah di bawah pergerakan yang berterusan, sementara wayar terkandas, dengan sifat fleksibel mereka, dapat menahan getaran yang lebih baik.Walaupun aluminium lebih ringan dan lebih murah, kekonduksiannya lebih rendah, dan ia terdedah kepada pengoksidaan yang lebih penting, yang mempengaruhi prestasi dari masa ke masa.Tembaga, sebaliknya, menawarkan kekonduksian dan ketahanan yang lebih baik, menjadikannya pilihan yang sama dalam banyak aplikasi.Walau bagaimanapun, aluminium tembaga berpakaian adalah kompromi yang menarik, menggabungkan manfaat dan kelemahan kedua-dua logam.

Sistem pengukur dawai Amerika (AWG) biasanya digunakan untuk menunjukkan ketebalan wayar, dan ini secara langsung mempengaruhi kapasiti dan rintangan yang sedang dibawa oleh wayar.Ia sebahagian besarnya disebabkan oleh penurunan rintangan dalam wayar tebal, yang membolehkan lebih banyak arus elektrik melewati tanpa terlalu panas.

Selain itu, bilangan wayar dalam satu kabel boleh berbeza -beza.Kabel multi-konduktor menyediakan kemudahan pelbagai sambungan dalam satu bundle.Ini amat bermanfaat dalam pemasangan kompleks, meminimumkan masalah dan memudahkan penyelesaian masalah.

Pengekodan warna dan kepentingannya

Pengekodan warna wayar elektrik memainkan peranan asas dalam memastikan keselamatan dan fungsi dalam sistem elektrik.Setiap warna dalam skema pengekodan ditetapkan untuk fungsi tertentu:

Kabel hitam atau merah umumnya menandakan kuasa atau sambungan "panas".

Kabel putih atau kelabu menunjukkan sambungan neutral.

Kabel hijau atau telanjang diperuntukkan untuk asas.

Warna wayar memainkan peranan penting dalam sistem elektrik, namun makna mereka berbeza -beza di seluruh wilayah.Di Amerika Syarikat, warna -warna tertentu menunjukkan fungsi tertentu.Sebaliknya, di Eropah atau Asia, warna -warna yang sama mungkin menunjukkan tujuan yang sama sekali berbeza.Untuk mengelakkan potensi yang salah di luar Amerika Syarikat, adalah penting untuk melibatkan diri dalam penyelidikan menyeluruh dan merujuk piawaian tempatan dengan teliti.Keperluan ini menggariskan nilai kepakaran serantau dan amalan menghormati piawaian setempat.

Langkah berjaga -jaga keselamatan dan bantuan profesional

Mengendalikan sistem elektrik bukan hanya mengenai penyambungan wayar;Ia memerlukan pemahaman yang rumit tentang bagaimana sistem ini berfungsi.Percubaan untuk menguruskan pendawaian elektrik tanpa kepakaran ini boleh mengakibatkan kecederaan teruk atau kerosakan harta benda yang ketara.

Profesional yang disahkan membawa pengalaman bertahun-tahun dan pemahaman yang mendalam tentang protokol keselamatan.Skillset mereka termasuk:

• Memahami skema elektrik
• Penguasaan Jenis Kawat dan Pengekodan Warna
• Pematuhan kepada standard keselamatan serantau

Kerumitan pendawaian elektrik memerlukan perhatian yang teliti terhadap perincian dan pematuhan yang ketat terhadap garis panduan yang ditetapkan.Pemahaman yang kukuh dari pelbagai jenis wayar, skema, pengekodan warna, dan piawaian tempatan membentuk asas sistem elektrik yang selamat dan berkesan.

Kod warna pelapis kabel

Pelapik kabel menyediakan perlindungan luaran, memastikan wayar dalaman selamat.Warna sarung menunjukkan tolok dawai di dalam kabel.Tetapi apa sebenarnya warna yang ditandakan dalam senario praktikal?

• Sarung putih: Mengandungi wayar 14-gauge untuk litar 15-amp.Biasanya digunakan dalam litar pencahayaan dan outlet, anda biasanya akan melihatnya dalam sistem pencahayaan kediaman di mana keperluan semasa agak rendah.Ini kerana cabutan semasa yang lebih rendah meminimumkan pembaziran tenaga sambil mengekalkan kecekapan.
• Sarung kuning: Mengandungi wayar 12-gauge untuk litar 20-amp.Selalunya terdapat di kedai GFCI, yang penting dalam pemasangan dapur dan bilik mandi untuk mematuhi peraturan keselamatan.Cawangan GFCI menghalang kejutan elektrik, ciri keselamatan kritikal di kawasan basah.Bolehkah pemilihan wayar 12-gauge dihubungkan dengan keperluan untuk daya tahan yang dipertingkatkan dalam persekitaran kelembapan tinggi?Sesungguhnya, ia adalah.
• Sarung Orange: Mengandungi wayar 10-gauge untuk litar 30-amp.Sesuai untuk peralatan tugas berat seperti pemanas air, penghawa dingin, dan pengering.Litar ini memerlukan wayar tebal kerana cabutan arus yang lebih tinggi, yang menghasilkan lebih banyak haba.
• Sarung Hitam: Direka untuk peralatan yang memerlukan 40 hingga 60 amp, seperti dapur dan unit pemanasan elektrik.Litar berkapasiti tinggi ini adalah penting dalam kedua-dua tetapan kediaman dan komersial, memastikan peralatan berat beroperasi dengan selamat dan cekap.

Nota: Untuk maklumat khusus, rujuk teks bercetak pada sarung.

Kod warna dawai elektrik

Kod warna wayar dalam sarung memberikan petunjuk yang berbeza dari fungsi mereka, memainkan peranan penting dalam memastikan keselamatan.Tetapi mengapa sebenarnya warna -warna tertentu sangat penting dalam sistem pendawaian?Mari kita pecahkan ini lebih jauh.

• Hitam: Ini adalah dawai "panas", terutamanya bertanggungjawab untuk menyampaikan semasa ke peranti.Ia adalah dawai panas yang paling lazim dalam penyediaan pendawaian kediaman.
• Merah: Selalunya digunakan sebagai dawai panas sekunder dalam pengaturan 240-volt, ia juga mendapati aplikasi dalam litar dengan operasi pelbagai suis untuk sistem pencahayaan.Klasifikasi ini menjamin kejelasan dalam reka bentuk pendawaian yang lebih rumit.
• Kawat putih hitam atau merah: Apabila dawai putih ditandakan dengan pita hitam atau merah, ia berfungsi sebagai peranan dawai panas.Custom ini, yang sering diterima pakai oleh juruelektrik, membantu dalam mengenal pasti wayar yang ditakdirkan untuk tugas -tugas litar tertentu, dengan itu menambah keselamatan dan kekeliruan yang berkurangan.
• Wire Tembaga Bare: Digunakan untuk asas, dawai ini memastikan bahawa mana -mana arus sesat dengan selamat menghilangkan ke tanah.Grounding adalah langkah perlindungan bagi kedua -dua sistem dan individu dari kesalahan elektrik.
• Green Wire: Juga digunakan untuk asas, dawai ini boleh dibezakan oleh penebat hijau.Warna hijau jelas menandakan peranannya, menghapuskan sebarang kekaburan semasa pemasangan atau pemeriksaan.
• Kawat putih atau kelabu: Warna -warna ini menunjukkan dawai neutral.Di bawah operasi biasa, dawai neutral melengkapkan litar dengan mengembalikan arus ke sumber.Walau bagaimanapun, jika ditandai dengan pita elektrik, wayar ini ditugaskan semula sebagai wayar panas.Amalan ini, apabila dilaksanakan dengan betul, mematuhi protokol keselamatan, menawarkan fleksibiliti dalam pendawaian dengan menukarkan sumber yang tersedia dengan cekap.
• Kabel biru dan kuning: Di dalam saluran, kabel biru dan kuning berfungsi sebagai wayar panas.Mereka sangat lazim dalam persediaan suis tiga hala dan empat arah, membolehkan kawalan pencahayaan dari pelbagai mata.Penggunaan mereka menyoroti kepentingan pengekodan warna yang jelas dan konsisten dalam pemasangan kediaman dan komersil yang canggih.

Kod warna kuasa dc (semasa langsung)

Pernahkah anda tertanya -tanya mengapa aplikasi yang berbeza seperti sektor automotif, marin, dan solar memihak kepada kuasa DC?Ia sebahagian besarnya disebabkan oleh kecekapan yang luar biasa dalam persekitaran khusus ini.

• Positif (tidak biasa): merah
• Negatif (tidak biasa tanah): hitam
• Tanah Biasa: Putih atau Kelabu

Menurut Suruhanjaya Elektroteknik Antarabangsa (IEC):

• Sistem DC 2-wayar yang tidak disahkan:
• Positif: coklat
• Negatif: Kelabu
• Sistem DC 2-wayar yang berasaskan:
• Positif (berasaskan): coklat
• Negatif (berasaskan): biru
• Sistem DC 3-wayar yang berasaskan:
• Positif: coklat
• Neutral: Biru
• Negatif: Kelabu

Di Amerika Syarikat, pendekatan warna dawai sistem DC agak berbeza.

Tanah Biasa: Hijau/Kuning, Hijau, atau Telanjang

Sistem DC 2-wayar yang tidak disahkan:

• Positif: Merah
• Negatif: Hitam
• Sistem DC 2-wayar yang berasaskan:
• Positif (berasaskan): merah
• Negatif (berasaskan): putih
• Sistem DC 3-wayar yang berasaskan:
• Positif: Merah
• Neutral: Putih
• Negatif: Kelabu

Bagi profesional dalam industri ini, mengekalkan konsistensi warna bukan sekadar protokol -ini merupakan faktor kritikal dalam mengurangkan kekeliruan, terutamanya apabila projek -projek yang merangkumi sempadan multinasional.Ini menjadi sangat jelas dalam projek multinasional di mana ketidakkonsistenan dapat menimbulkan cabaran operasi yang signifikan.

Sistem 2-wayar yang tidak diasingkan:

• Positif: coklat
• Negatif: Kelabu

Sistem ini menyediakan fleksibiliti dan sering digunakan dalam aplikasi mandiri di mana pengasingan dari Bumi adalah penting untuk mengelakkan gelung tanah.

Tetapi tunggu, mengapa pengasingan dari bumi begitu kritikal dalam senario tertentu?Ini membawa kita kepada konsep gelung tanah -arus yang tidak diingini yang boleh menyebabkan gangguan dan bunyi dalam sistem elektrik.Memastikan pengasingan dari bumi dapat mengurangkan isu-isu ini dengan berkesan, menjadikan sistem 2-wayar yang tidak disengajakan sangat sesuai untuk aplikasi sensitif.

Apabila mempertimbangkan warna untuk pendawaian -coklat untuk positif dan kelabu untuk negatif -terdapat reka bentuk logik di belakangnya.Walaupun ia mungkin kelihatan seperti terperinci remeh, penyeragaman warna dawai mengurangkan kesilapan semasa pemasangan dan penyelenggaraan.

Fleksibiliti adalah satu lagi kelebihan yang ketara dalam sistem ini.Fikirkan tentang aplikasi di mana mobiliti dan kemudahan persediaan adalah penting-sistem 2-wayar yang tidak disenaraikan berkembang di sini.Ia boleh disesuaikan, bertindak balas terhadap keperluan unik setiap persediaan khusus, yang menjadikannya pilihan untuk jurutera dan juruteknik yang menghargai penyelesaian yang disesuaikan.

Sistem 2-wayar yang berasaskan:

• Positif (berasaskan): coklat
• Negatif (berasaskan): biru

Dalam konfigurasi ini, satu konduktor dapat meningkatkan keselamatan dengan menyediakan jalan yang pasti ke bumi.Kaedah ini adalah perkara biasa dalam aplikasi kritikal keselamatan, seperti sistem pencahayaan kecemasan.Grounding menyediakan jalan rintangan rendah ke bumi, yang membantu dengan berkesan menghilangkan elektrik yang berlebihan dan dengan itu meminimumkan risiko kejutan elektrik atau kebakaran.Selain itu, ia memudahkan penyelesaian masalah dengan mewujudkan titik rujukan yang jelas untuk diagnostik sistem.

Memandangkan kod warna, wayar positif yang berasaskan biasanya coklat, manakala dawai negatif yang berasaskan biru.Pilihan warna -warna khusus ini menarik.Sesungguhnya, mempunyai wayar yang jelas berwarna mengurangkan kesilapan semasa pemasangan dan penyelenggaraan, meningkatkan keselamatan keseluruhan.

Di sini, Grounding memainkan peranan Guardian yang senyap, memastikan lampu tetap walaupun sistem elektrik lain gagal.Lapisan kebolehpercayaan yang ditambah ini dapat menyelamatkan nyawa semasa kecemasan, menggariskan kepentingan praktikal sistem yang berasas.

Sistem 3-wayar yang berasaskan:

• Positif: coklat
• Neutral: Biru
• Negatif: Kelabu

Pernahkah anda tertanya -tanya mengapa kemasukan wayar neutral sering menjadi tumpuan dalam sistem elektrik yang kompleks?Kawat neutral berfungsi sebagai elemen kritikal dalam memastikan rujukan voltan yang stabil, yang seterusnya memudahkan pengedaran beban seimbang.Keseimbangan ini bukan sekadar terperinci teknikal tetapi memberi kesan kepada kebolehpercayaan sistem.Apabila pengagihan beban seimbang, sistem beroperasi dengan lebih cekap, mengurangkan risiko beban yang boleh menyebabkan kegagalan.

Cadangan standard AS

Titik persamaan:

• Hijau/kuning, hijau, atau kosongkan

Warna -warna ini menandakan konduktor asas, yang diiktiraf secara universal untuk peranan mereka dalam keselamatan dan pematuhan dengan kod elektrik.Ini memastikan bahawa mereka melayani peranan mereka tanpa menimbulkan risiko tambahan.Terutama, amalan menggunakan konduktor hijau, hijau/kuning, atau kosong bukan sekadar tradisi, tetapi pilihan yang dikira untuk meningkatkan keselamatan dan memenuhi piawaian pengawalseliaan yang ketat.

Dalam sistem elektrik, landasan berfungsi sebagai laluan untuk arus elektrik yang berlebihan untuk menghilangkan dengan selamat ke bumi.Oleh itu, pengenalpastian konduktor asas yang jelas dengan warna tertentu adalah penting.Ini amat penting dalam pemasangan kompleks di mana kesilapan manusia boleh mengakibatkan akibat yang serius jika konduktor ini tidak mudah dikenalpasti.

Keselamatan ditambah dengan warna -warna ini melalui pengekodan yang difahami secara universal.Bayangkan bekerja di persekitaran yang penuh dengan wayar kusut -bagaimana lebih mudah dan lebih selamat ketika konduktor asas dapat dikenali dengan serta -merta.Warisan dan sains yang digabungkan memastikan bahawa kedua -dua juruteknik dan jurutera boleh bekerja dengan tahap keyakinan dan keselamatan yang sangat diperlukan dalam reka bentuk dan penyelenggaraan sistem elektrik.

Sistem 2-wayar yang tidak diasingkan:

• Positif: Merah
• Negatif: Hitam

Dalam konteks litar elektrik automotif dan persediaan solar luar grid asas, menggunakan kod warna ini boleh menjadi sangat cekap.Kerana ia menyediakan kaedah yang jelas dan jelas bagi juruteknik untuk mendiagnosis dan menangani isu -isu elektrik dengan cepat.Penamaan mudah ini membolehkan kekeliruan yang minimum, menjadikannya pilihan yang ideal untuk persekitaran di mana kesilapan manusia boleh membawa kepada kesulitan atau bahaya yang berpotensi.

Sistem 2-wayar yang berasaskan:

• Positif (berasaskan): merah
• Negatif (berasaskan): putih

Kenapa terminal negatif ditandai putih dalam sistem elektrik 2-wayar yang berasaskan?Amalan ini membantu dalam mengenal pasti arah aliran kuasa dan meningkatkan keselamatan semasa penyelenggaraan.Penandaan yang jelas mengurangkan kekeliruan, dengan itu mengurangkan risiko yang berkaitan dengan campur tangan elektrik.Di samping itu, asas terminal negatif memainkan peranan penting dalam menstabilkan sistem elektrik, memastikan ia beroperasi dengan pasti di bawah pelbagai keadaan.

Sistem 3-wayar berasaskan

• Positif: Merah
• Neutral: Putih
• Negatif: Kelabu

Amalan menandakan wayar neutral putih dan penyambungan kelabu negatif yang menyebarkan dalam pemasangan rumit seperti sistem kuasa solar yang besar atau rangkaian elektrik laut.Tetapi mengapa secara khusus menggunakan warna -warna ini dalam persediaan yang kompleks?Jawapannya terletak pada keperluan untuk mengenal pasti cepat dan mengurangkan kadar kesilapan apabila bekerja di bawah kekangan masa.

120/208/240 volt ac (arus berganti) kod warna kuasa

Voltan 120/208/240 volt AC sering digunakan dalam persekitaran kediaman dan pejabat.Tetapan khusus ini telah menetapkan kod warna wayar untuk tujuan keselamatan dan standardisasi:

• Fasa 1: Hitam
• Fasa 2: Merah
• Fasa 3: Biru
• Neutral: Putih
• Tanah: Kawat telanjang, hijau, atau hijau dengan jalur kuning

Mengapa kod warna tertentu ini digunakan?Pemasangan dan penyelenggaraan sistem elektrik yang betul sangat bergantung pada kod warna yang ditubuhkan.Dengan mematuhi garis panduan ini, juruelektrik dapat dengan mudah mengenal pasti dan menyelesaikan masalah dalam panel elektrik.Ini bukan sahaja memastikan persekitaran yang lebih selamat tetapi juga meningkatkan kecekapan.

Juga patut dipertimbangkan adalah aspek geografi -mengapa keseragaman dalam pengekodan warna yang signifikan di seluruh kawasan yang berbeza?Apabila profesional bergerak di antara pelbagai lokasi, mempunyai set piawaian yang konsisten memudahkan peralihan dan pemahaman.Ini amat bermanfaat dalam operasi berskala besar di mana beberapa juruteknik mesti bekerjasama, memastikan setiap fasa berkaitan dengan kekaburan yang minimum.

Kod standard ini memudahkan peningkatan dan pembaikan yang lebih mudah.Sebagai contoh, menaik taraf sistem elektrik pejabat di bawah garis panduan ini memastikan pengembangan atau pengubahsuaian masa depan boleh dilakukan tanpa konfigurasi semula yang luas, dengan itu menjimatkan masa dan sumber.

Ringkasnya, kod warna piawai 120/208/240 volt kuasa AC membentuk asas penting untuk keselamatan, kecekapan, dan pertumbuhan pendidikan dalam sistem elektrik.Amalan -amalan ini bukan sahaja memudahkan pemasangan dan penyelenggaraan tetapi juga memupuk budaya kecekapan dan keselamatan di kalangan profesional di lapangan.

277/480 volt ac (arus bergantian) Kod warna kuasa

277/480 Sistem AC Volt digunakan secara meluas dalam konteks perindustrian, terutamanya kerana keupayaan mereka untuk menyokong jentera berat dan operasi berskala besar.Tahap voltan ini menjadikannya lebih mudah untuk menguruskan proses perindustrian yang luas.

Pengekodan warna untuk wayar adalah asas untuk mengenal pasti fasa dan keadaan asas yang berbeza.Proses pengenalan ini adalah penting untuk memastikan kecekapan keselamatan dan operasi dalam pemasangan elektrik.Kod warna standard termasuk:

• Fasa 1: coklat
• Fasa 2: Orange
• Fasa 3: Kuning
• Neutral: Kelabu
• Tanah: Kawat telanjang, hijau, atau hijau dengan jalur kuning

Dalam suasana perindustrian, berikutan kod warna ini bukan sahaja menggalakkan keselamatan tetapi juga menyeragamkan persediaan di pelbagai wilayah dan kemudahan.Kabel yang tidak dikenali boleh menyebabkan akibat yang teruk, termasuk litar pintas atau kerosakan peralatan.Pelaksanaan yang teliti dari kod -kod ini adalah model untuk kecekapan dan keselamatan organisasi.Pematuhan yang berkesan menunjukkan keteguhan dan kebolehpercayaan sistem yang mendasari, yang seterusnya memupuk keyakinan terhadap operasi jangka panjangnya.

-Nasihat Keselamatan-

Apabila tidak pasti, berunding dengan juruelektrik yang disahkan.Sentiasa sahkan voltan wayar dan status pemutus litar.Mengutamakan keselamatan dalam setiap langkah adalah penting.
